日本フッソでは、フッ素樹脂コーティングの優れた性能を、より厳しい使用条件下でも発揮できるようにするため、さまざまな技術の研究・開発に取り組んでいます。今回はその中で、耐食性能を高めることを目的とした「コーティングの下地処理技術」についてご紹介してまいります。
耐食ライニングの新規技術について
フッ素樹脂ライニングは、非粘着性が高く、離型性に優れ、摩擦係数が低く、かつ高純度で溶出イオンがほとんどない等の優れた性質を持っています。
日本フッソでは、フッ素樹脂の焼付耐食ライニングの優れた性能を、より厳しい環境下でも発揮できるようにするための技術開発に取り組んでいます。今回はその中で、耐食性の向上を目的とした「ライニングの複合化技術」についてご紹介いたします。
耐食ライニングと浸透について
フッ素樹脂は耐薬品性に優れた材料のため、ほとんどの薬品に対して、腐食されることはありません。耐食用途におけるフッ素樹脂ライニング被膜剥離の主な原因は、薬品の浸透です。この浸透とは、有機高分子であるフッ素樹脂に熱振動によって生じる「細孔」を気体が拡散し通過する現象で、全ての有機樹脂に存在する問題です。

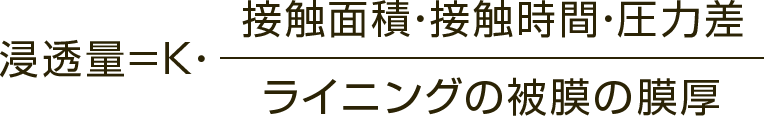

その浸透量は、

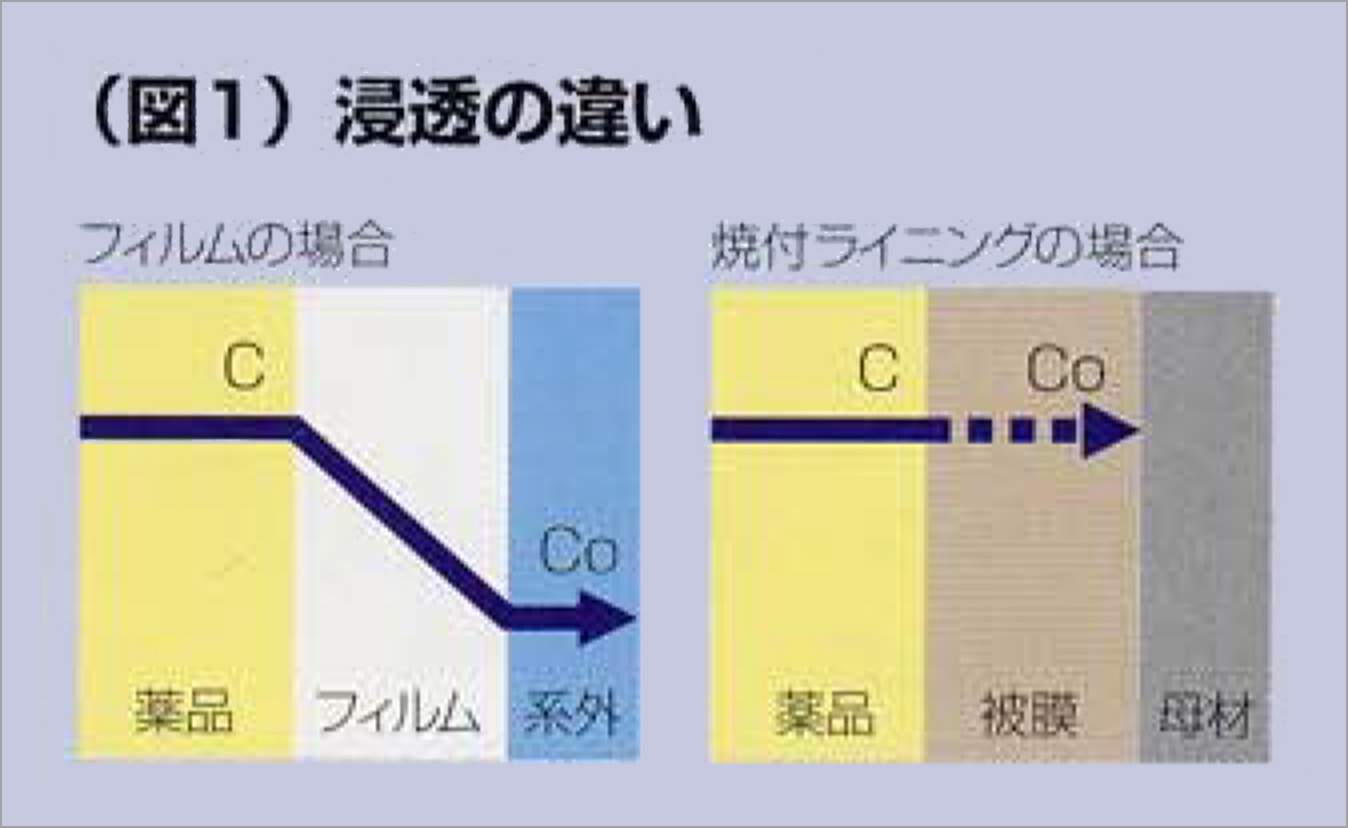

で現されます。また、母材に密着した焼付ライニングの場合、浸透物がライニング被膜の内部で飽和すると、浸透の圧力差がゼロとなり、実質上浸透が停止するため、より長期間使用することが出来ます。(図1参照)
耐食性向上としての複合化技術
浸透量を少なくする方法として、被膜を厚くする方法が考えられます。
しかしその厚膜化には問題があります。膜厚が厚くなればなるほど、フッ素樹脂固有の残留収縮応力が大きくなり、少量の浸透による密着力低下でも被膜剥離につながります。また凹コーナー箇所ではさらに大きな収縮力がかかってきます。
日本フッソでは耐食性向上として、厚膜化ではなく、複合化に注目しました。それが、
- 下地処理による接着力の強化と、
- メッシュによる収縮防止です。
それぞれについて、生産技術の開発を計ってきました。
下地処理による接着力の強化

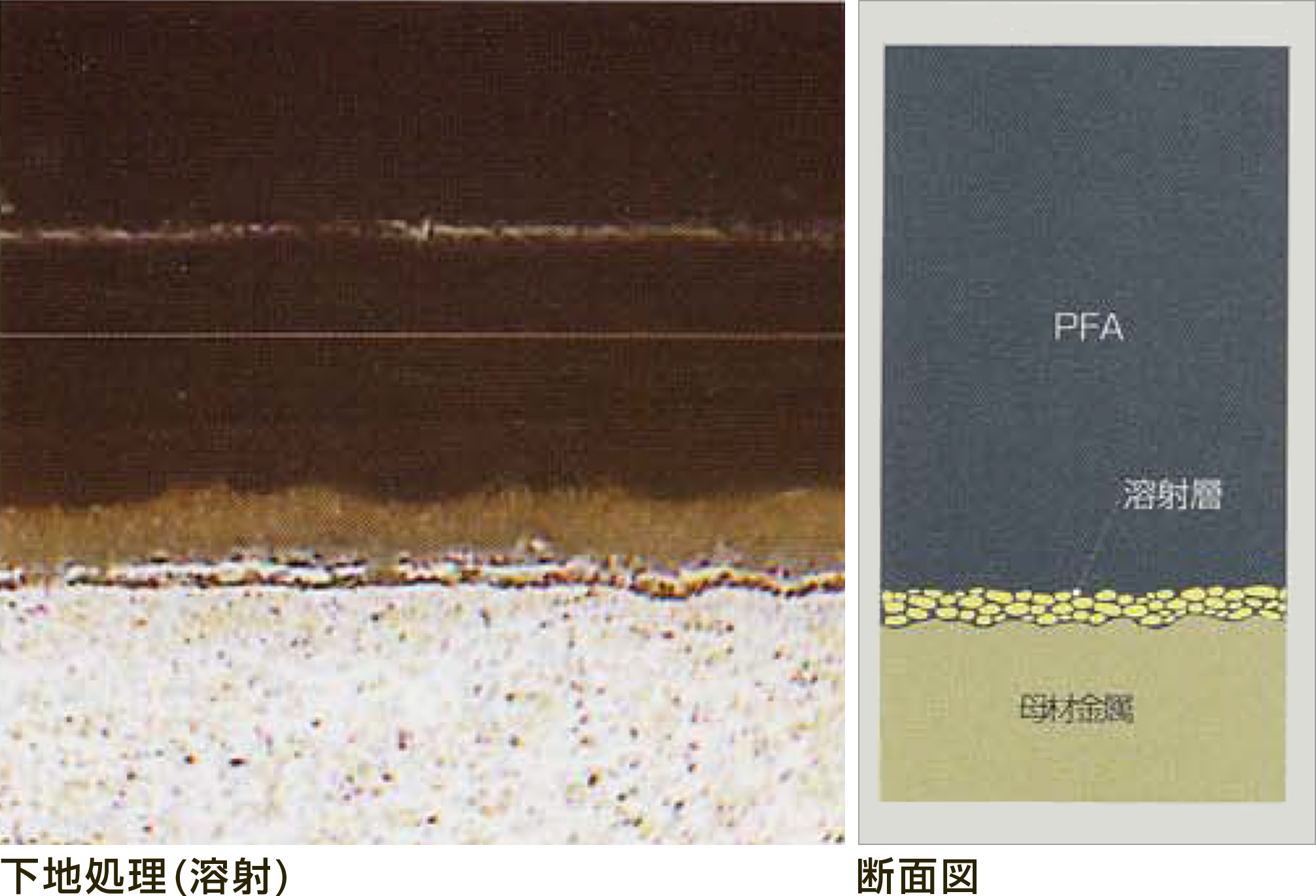

フッ素樹脂被膜と母材の界面に、フッ素樹脂被膜とも、母材ともより強固に接着し、耐薬品性の高い層がある場合、浸透による密着力の低下は大幅に改善されます。セラミック・耐食金属等、ご使用条件によって、選定された耐食材料による溶射層がこれに相当します。
この溶射層は、母材に対して溶着することによって強固な密着力が得られます。かつ、フッ素樹脂被膜とは、溶射表面の凹凸による表面積の拡大とアンカー効果によって接着します。浸透物がフッ素樹脂被膜と溶射層の界面に達しても、溶射層が耐食材料であるため腐食は進まず、長期間にわたって安定して使用できます。
この下地処理技術の効果を下記(表1参照)の腐食環境において比較してみますと、溶射しない従来の場合では半年で被膜剥離したものが、Ni-Cr溶射により5年以上使用して、異状なく継続使用できています。
| 下地処理 | 性能比 | 使用条件 | フッ素樹脂 |
|---|---|---|---|
| Ni-Cr溶射 50μｍ | 5年以上 変化ナシ | 120°C塩酸系の反応槽 | PFA0.6㎜仕様 |
| ナシ | 半年で被膜剥離 |
メッシュによる収縮防止
フッ素樹脂被膜の残留収縮応力を除去する対策として、従来は耐薬品のあるガラス、カーボンファイバー等の材料の充填が行われていました。
しかし、充填材の使用は収縮率を何分の1かに押さえることは出来ますが、ゼロにすることは出来ません。なおかつ、フッ素樹脂と充填材には界面が存在し、高温の塩酸、弗酸等の非常に浸透性の高い薬品はこの界面を通過するという問題がありました。
こうした、非常に厳しい腐食環境下に対応するためには、充填材なしでライニング被膜の収縮性をゼロにする必要があります。

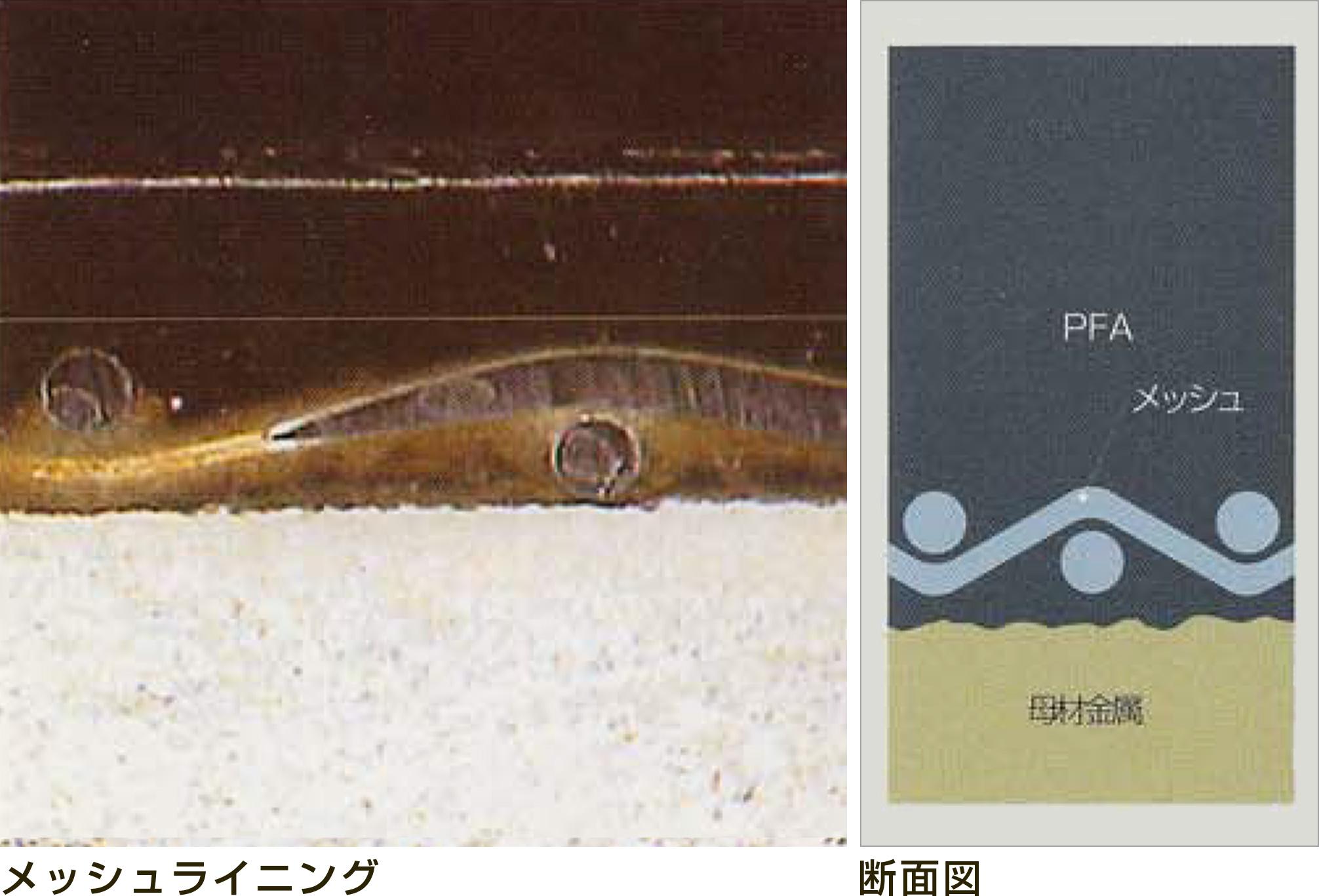

この問題に対する日本フッソの回答がメッシュライニングでした。母材表面には充填材が含まれないフッ素樹脂が接着しており、フッ素樹脂被膜内には、収縮防止のため耐食材料のメッシュが張りめぐらされています。かつ、メッシュはフッ素樹脂被膜によってピンホールのないように保護されています。
このメッシュ技術の効果を下記(表2参照)の腐食環境において比較してみますと、ステンレスメッシュがなく、充填材によって収縮防止がはかられた従来の場合では3ヶ月で全面被膜剥離したものが、ステンレスメッシュのサポートにより2年以上使用して、異状なく継続使用できています。
| 下地処理 | 性能比 | 使用条件 | フッ素樹脂 |
|---|---|---|---|
| ステンレスメッシュ | 2年以上 変化ナシ | 100°Cの濃弗酸+硫酸の反応槽 | PFA2㎜仕様 |
| ナシ | 3ヶ月で全面剥離 |
さいごに
このように優れた特性を持つフッ素樹脂焼付ライニングにより、少しでも世の中に貢献できるよう、日本フッソでは日々研究開発に取り組んでいます。
もちろん耐食ライニング以外でも、表面処理技術の開発に取り組んでいますので、次号以降でそれらについてもご紹介し、問題解決にご協力させていただきたいと思います。

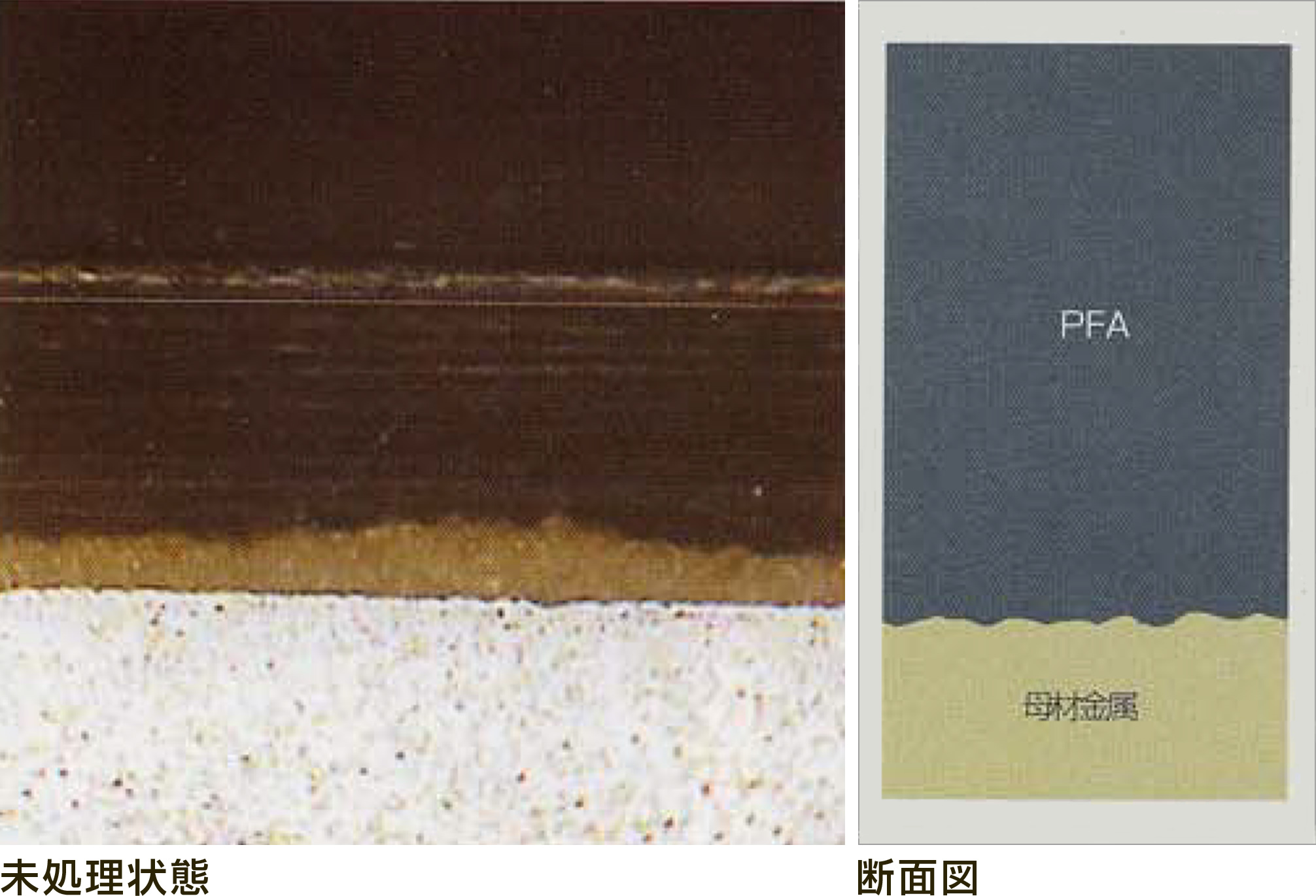

ご参考までに、それぞれのライニング被膜断面の写真を添付しました。
研究室 中西 智昭
