グラスライニングの再加工が必要な場合、従来では長い納期が必要でした。

当社では短期間でのフッ素ライニングによるGL機器再生技術を確立し、すでに各社様にてご好評頂いております。そこで今回このGL再生技術についてご紹介してまいります。

グラスライニングの課題

フグラスライニング(以下GL)は化学的にも熱的にも安定していますが、次のような弱点を持っています。

  • 衝撃および熱衝撃によるクラックが入りやすい = メンテナンス作業が難しい
  • 酸ショック・HFによる腐食 = 使用範囲が限られる
  • 静電気によるクラックが入りやすい = 帯電しやすい箇所には使えない

さらに、補修が必要となった場合、

  • 再生までに長い納期が必要

といった問題があります。

特に、実際お客様のもとで稼働している機器の補修に、長い時間を必要とする場合、納期が長くかかってしまうことが大きな課題となっています。

そこで当社では、お客様から「迅速なGL機器再生」のご要望を多く伺っておりました。そうしたお客様のご要望にお応えすべく日本フッソでは、フッ素樹脂ライニングの技術を活かしたGL機器再生技術の開発に取り組みました。

その開発の主なポイントは、

  1. 短納期化+コストダウン

    GLの補修に比べ、コスト・納期ともにメリットがあるか

  2. 機能代替+機能向上

    フッ素樹脂に代替した場合、GLと同等以上の効果を得られるか。特に浸透対策。
    またGLにない機能付加が可能かの2点であり、これらに対し、次のように対策を講じています。

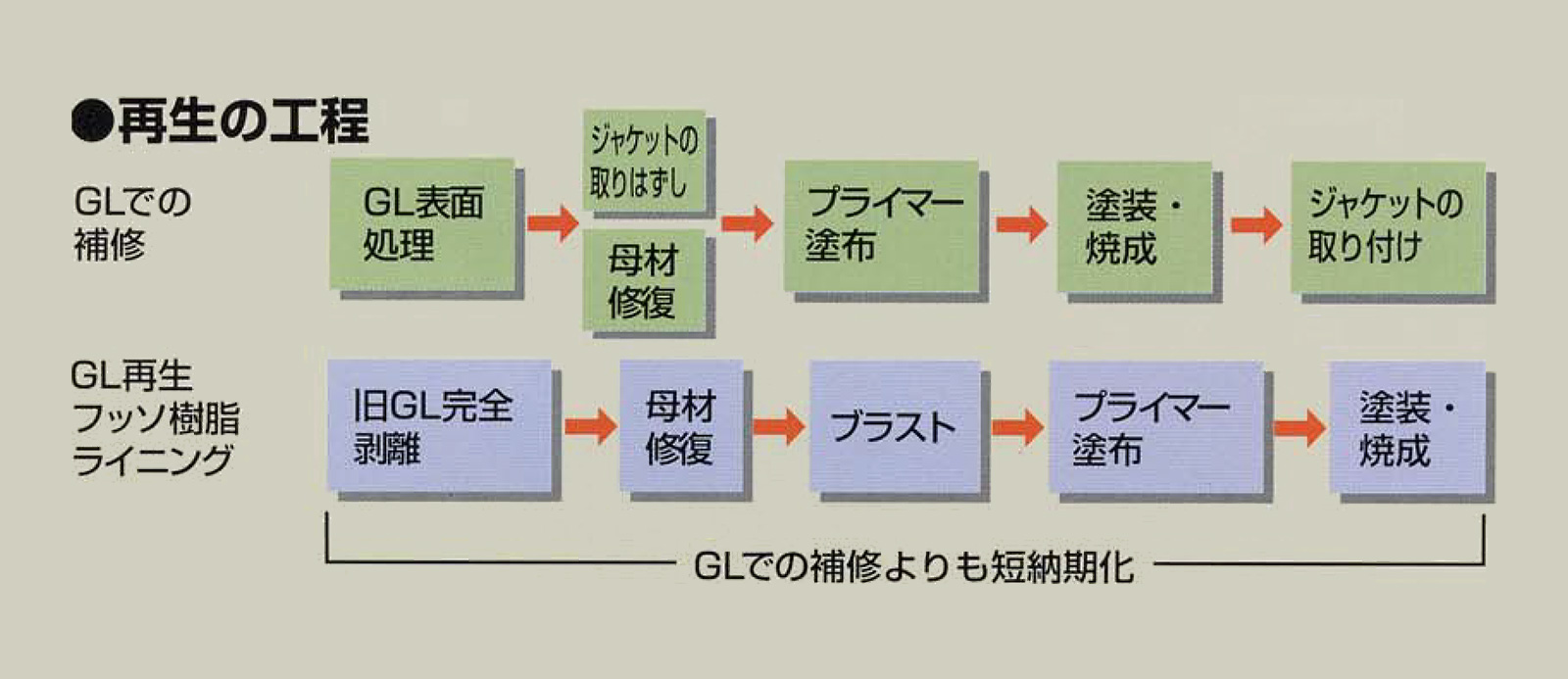

短納期化・コストダウン

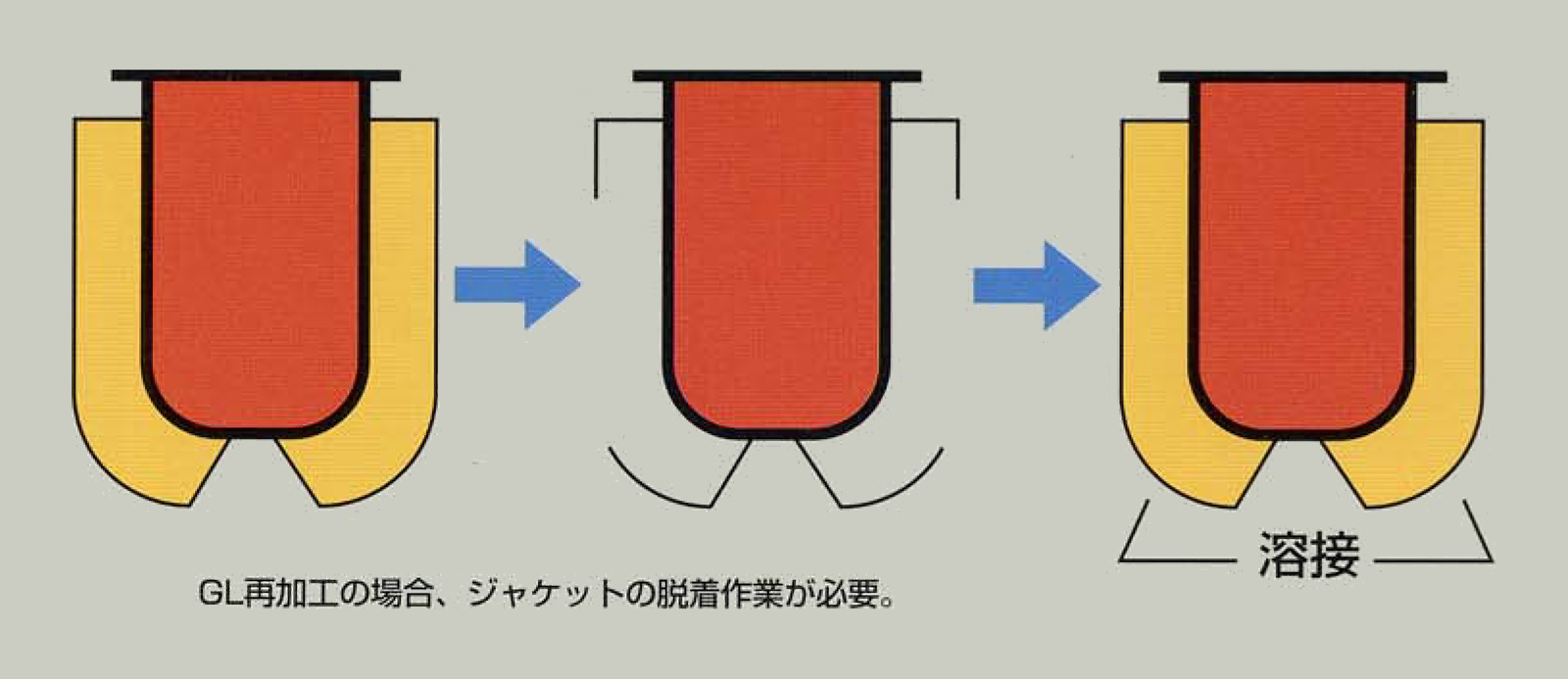

フッ素樹脂ではなくGLで再加工する場合は、下記の概念図のようにジャケットを施工前に取り除き、またライニング後再度取り付ける作業が必要となり、ここに時間がかかります。その工程が必要でない分フッ素樹脂での再加工の方がもともと納期的に有利と言えます。

当社ではさらに短納期化を促進するため、特殊プラスト設備を採用し、GLを迅速に剥離できる体制を整えました。これにより従来より大幅に工期短縮を実現でき、早いものでは「母材補修含めて3週間」で施工を実現しています。

機能代替(浸透対策)+機能向上

GLと比べ、フッ素樹脂は有機系であるため、「浸透」は避けて通れません。しかし当社では前ページでご紹介したように、密着力強化により剥離を防ぐ方法を開発していますので、お客様の用途にあわせた適切な対策を講じることができます。メッシュライニングや、後でご紹介するGLの外側をコートする方法などでは、GL単独だけの場合よりも剥離に対する強度が増しています。勿論、すぐに採用が難しい場合などでは、実際の性能について試験を行い、判定いただくこともできます。当社では各種試験方法を確立しておりますので、お気軽にご相談下さい。

またこれら浸透対策に加えて、非粘着性(洗浄性)などで従来GLでは得られなかった効果を、フッ素樹脂の持つ特性や、当社開発技術により、得ることもできます。

実績例

実際にこれまでGLを再生しました過去の実績について、いくつかご紹介いたします。

  対象 対象 対策
短納期化・コストダウン 酢酸プラント
GLタワー 		酸ショックによるクランプ継手部分のGL剥離。母材まで腐食 3週間という短期で、GL完全剥離、母材復旧からフッ素ライニングまでを実施。
クロロメタンプラント
脱水タワー 		GLの老朽化による部分剥離が発生。 検討頂いた結果、新規にGL機器製作よりもコスト・納期ともに有利となるため、フッ素ライニングでの再生を実施。
機能代替+機能性向上 医薬中間体
GLサイクロン 		付着した粉体の掻き取り作業によりGLを損傷 フッ素へ切り替えるとともに、非粘着性の高いグレードで再生を実施。機能性を向上。
農薬・医薬
中間体下部
本体・ハネ 		使用中にHFによりGL損傷して穴があき液漏れが発生。内部洗浄もできない状態。 GLを剥離させ、穴を修理後、短期間でフッ素樹脂を施工。同時に耐食性も向上。洗浄時間の大幅短縮にも効果。

さいごに

このようにフッ素樹脂でGL機器を再生することにより、納期やコスト面に加え、従来GLでは得られなかった効果・機能を得られており、実績例でご紹介させていただいたような既納入先から評価を頂いております。

現在貴社におかれましても、GLを使用されており、お取り扱い等でお困りの点がございましたら、是非一度ご相談頂けますようお願い申し上げます。また、お使いの薬液での耐用試験も当方でお受けいたしておりますので、合わせてお問い合わせください。

営業部 佐藤 仁祉
